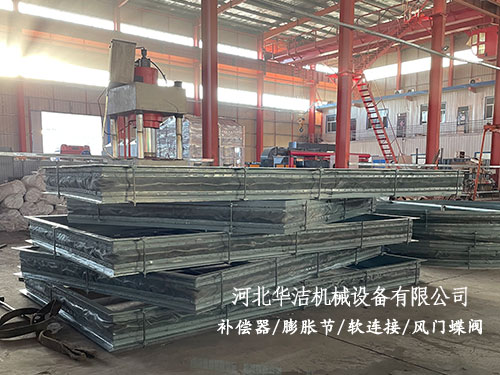

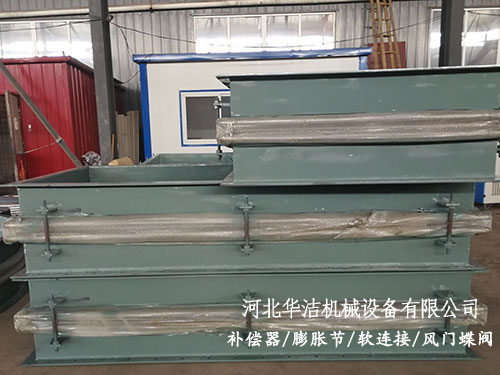

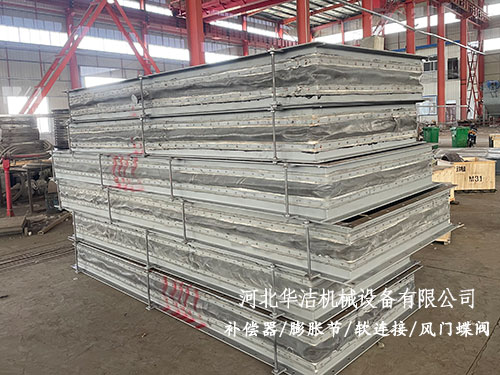

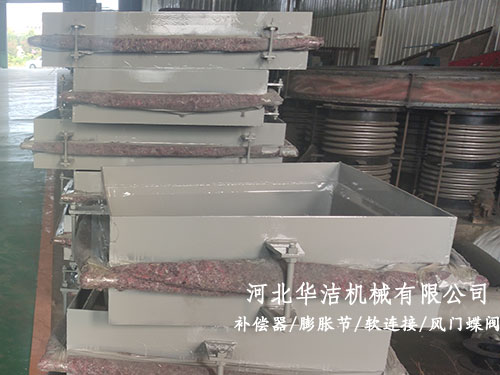

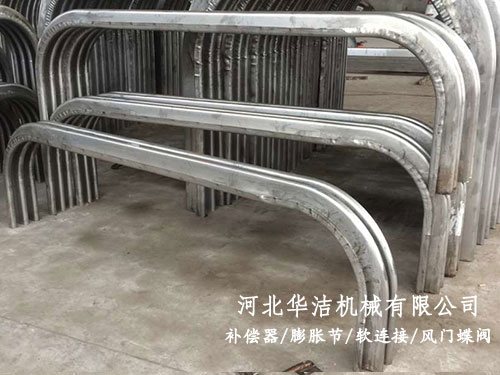

　　矩形圓角波采用矩形截面，圓角波形，管道中單個膨脹節承受二維方向位移，圓角波有全高、半高型、按照煙道尺寸，應力應變要求用戶可多波節選用。

　　矩形圓角波是根據美國CE公司相關標準研制的，也成為CE矩形圓角波，下面我們來了解下CE標準產品的優勢：

　　CE標準波紋補償器主要特點是波紋管材質普遍選用奧氏體不銹鋼，主要用于溫度較低的火電廠鍋爐煙風道系統。其它工況相近的管道上也可以選用CE矩形波紋補償器。

　　1.CE標準波形參數

　　CE標準波形根據波高可分為全高和半高兩種波形參數，說明：

　?。?） 推薦選用全高波形；當矩形管道橫截面積小于4.6m2，以及管道尺寸有一邊于1.2m（但應大于0.6m）的場合時，宜選用半高波形。

　?。?） 多波形式的CE波紋補償器均由單波和雙波組合而成。

　　2.CE波形單波軸向補償性能說明：

　?。?） 產品作50％預拉伸后，軸向補償量±24、±11……相當于可以單方向壓縮48、22……；

　?。?） 如介質溫度〉400℃，請與我公司聯系，進行設計。

　　3.產品結構：

　　1-6波的通用型產品長度（未作予拉伸長度）

　　注：產品長度適用于內插入焊連接方式，當為兩端坡口對接焊時，一般需再加長150-200。

　　4.產品代號標記示例：

　?。‵T）.波形代號.接口尺寸×波數－（連接方式）－（產品長度）

　　類型代號：通用型代號："FT"可以省略不注，其它類型（如角向FJ，滑槽FH等）請參見"非標準產品"代號說明；

　　波形代號：全高代號CEQ,半高代號CEB；

　　接品尺寸：指矩形管道的邊長；

　　連接方式：省略不注時默認內插焊，對接焊代號J，法蘭連接代號F，其余連接方式請說明；

　　產品長度：指產品出廠長度；

　　角部結構：默認為圓角，若為斜角請說明；

　　矩形圓角補償器采用的材料：

　　矩形圓角波：默認采用考頓鋼，結構件一般采用Q235-A；若波紋管、結構件采用其它材料，請?jiān)诙ㄘ洉r(shí)說明；

　　端結構件：CE全高為12#槽鋼120×53×5.5，CE半高為10#槽鋼100×48×5.3；

　　當您對產品的類型、材料、接口連接方式、端結構件等有特殊要求時，請?jiān)诤贤姓f明。

　　舉例：

　?。?） 選用一般通用型結構，全高波形，波紋管采用考頓鋼，矩形管道接口尺寸為6000×4400，波數為3波，連接采用內插焊的補償器代號： CEQ6000×4400×3

　　（2） 選用一般通用型結構，半高波形，波紋管材料SUS304，矩形管道接口尺寸1500×3500，波數為2波，連接采用對接焊、長度400，預拉伸27補 償器代號為：CEB1500×3500×2-J-400波材SUS304，預拉伸27。
